X.B摆线针轮减速机的介绍

诺广:周珊

http://www.ng021.com http://www.ng021.com

上海诺广机械有限公司 021-63731858 63731298

021-60521463 60521473 传真：021-36537933

销售QQ：1148294016 1055372421

XLD摆线针轮减速机 XWED摆线针轮减速机 BLY摆线针轮减速机 BWEY摆线针轮减速机

X.B型系列行星摆线针轮减速机

产品概述：
X型行星摆线针轮减速机是上海摆线减速机厂技术人员严格按照国际传动机械协会标ISO/AMS-P38-1998和最新的国家机械工业部标准JB/T 6957-1993进行设计制造的高效传动产品。该类型产品采用国际先进的传动机械模型优化设计而成。采用摆线针齿啮合、行星式传动原理。可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业，做为驱动或减速装置。其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机，因此其在各个行业和领域被广泛的使用，受到广大用户的普遍欢迎。

工作原理：
B型行星摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，为了减小摩擦，在速比小的减速机中，针齿上带有针齿套。当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

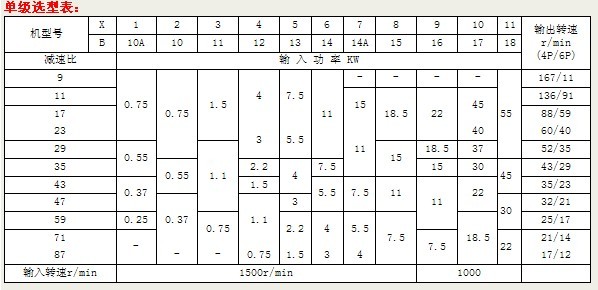

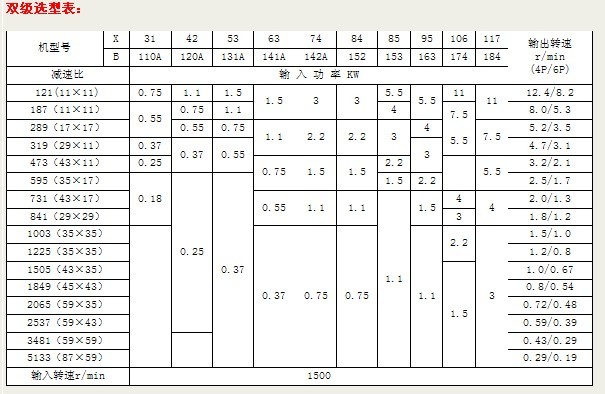

技术参数：
调速范围: 0-167(r/min)
扭矩范围: 70N·m～20000N·m
减速比：9:1-5133:1
减速机与电机联接方式：直连、连接法兰
可配电机功率：0.18KW,0.37KW,0.55KW,0.75KW,1.1KW,1.5KW,2.2KW,3.0KW,4.0KW,5.5KW,7.5KW,11KW,15kW,18.5kw,
22kw,30KW,37KW,40KW,45KW,55KW。

型号示例：XWD7.5-6-29-B3
X：系列代号(分类：X系列、B系列、8000系列)
W：卧式安装(L:立式安装)
D：电机代号(D:普通四级交流电机(输入1450 R/MIN)，需要其它类型电机订货时请说明)
7.5：电机功率7.5KW
6:机型号
29:减速比29
B3:安装方位

型号分类：
X1/X2/X3/X4/X5/X6/X7/X8/X9/X10/X11/X12/X31/X42/X53/X63/X74/X84/X85/X95/X106/X117 B09/B0/B1/B2/B3/B4/B5/B6/B7/B8/B9/B10A/B10/B11/B12/B13/B14/B15/B16/B17/B18/B19/B27 　 B33/B39/B45/B55/B65/B120/B150/B180/B220/B270/B330/B390/B450/B550/B650/8095/8105/
8115/8125/8130/8135/8145/8160/8165/8170/81758180/8185/8190/8195/B2215/B2715/B3322/
B3922/B4527/B5527/B1109/B120/B131/B141/B152/B153/B163/B174/B184X.B/XWY/XWD/BWY/BWD
/XLY/XLD/BLY/BLD/XWEY/XWED/BWEY/BWED/XLEY/XLED/BLEY/BLED

产品用途、特点
产品使用可靠、寿命长因主要零件采用高碳铬钢材料，经淬火处理（HRC58～62）获得高强度，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。设计合理，维修方便，容易分解安装，最少零件个数以及简单的润滑，使X.B型系列行星摆线针轮减速机深采用户的信赖。运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和嗓声限制在最小程度。
