    新闻资讯 >> 齿轮、齿条机构设计说明书-


一、原理说明:
 齿轮齿条机构,就是完成直线运动和转动相互转化的机构。其各部分功用及相互关系如下:
 a、齿条—也称作直线齿轮,它与小齿轮相互啮合。
 b、小齿轮—与齿条相互啮合,依靠齿条的直线驱动,齿轮的输出轴做回转运动。
 c、直进与回转的关系—齿条的移动量与齿条的转角,无论在任何位置都保持一定,所以这是等值直进回转交换机构。当齿条的移动与齿轮圆周相等时,齿条驱动一次,齿轮转动一周。在本机构中,输出齿轮的直径是啮合齿轮的2倍,所以输出齿轮的圆周距离也是啮合齿轮的2倍。

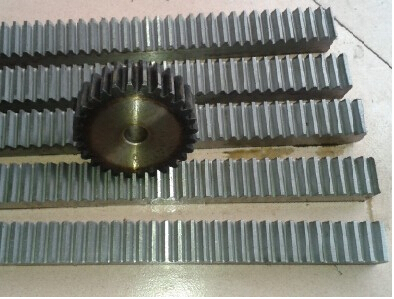

齿轮齿条

  齿条驱动齿轮转动—齿条驱动一次,则输出的大齿轮转一周,线速度是小齿轮的2倍。
  齿轮驱动齿条移动—从输出轴处驱动齿条做直线运动时,与前面相反,机构将呈1/2减速。
  f.相互关系:L=齿条的进给量;R1=啮合齿轮的节圆半径;
  R2=输出齿轮的节圆半径; S=输出齿轮的圆周距离;
  N=R2/R1;S=2×3.14×R2=2×3.14×R1×N
   上海诺广齿轮加工配件有:链轮、链条、蜗轮、蜗杆、齿轮、齿条、尼龙齿轮、胶木齿轮、十字齿轮、塑料齿轮、直角齿轮、变位齿轮、铜齿轮、DP齿轮、人字齿轮、伞齿轮、螺旋伞齿轮、正齿轮、同步带轮、斜齿轮、公制齿轮、英制齿轮等各类配件加工。厂家以客户图纸或实样为参数进行加工,国产、进口均可。更多的配件加工关注网站:http://www.ng021.com/html/product/28.html,咨询配件加工请添加微信号:nuoguangsh
