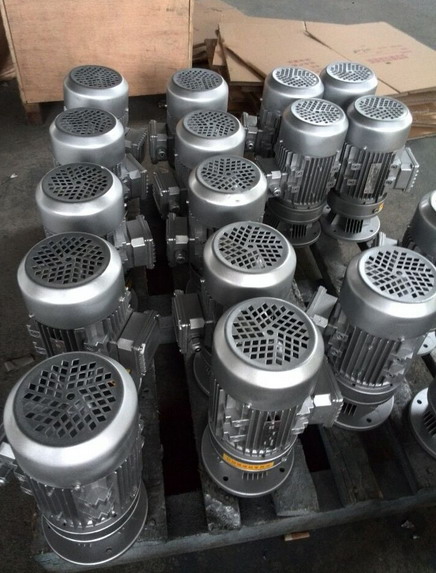

WB系列微型摆线减速机采用铝合金压铸外壳，使外观更加美观，体积更小，重量更轻。同时在出厂时均已注入润滑脂，在很大的程度上方便了用户；并且，采用润滑脂不易漏油，用户可以根据自己的使用需要任意方向和角度安装。它的卧式底角和立式法兰均为铝合金，因此在安装时卧式应校准中心高、立式应校准输出轴、法兰同安装部位的同轴度。在输出轴上安装轴器、皮带轮、链轮等零件时，不不允许用锤子敲入，应用输出轴外端螺孔旋入螺钉，压入连接件。
WB系列微型摆线针轮减速机主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因传动过程中为多齿啮合，滚动摩擦，所以使之运转平稳可靠，噪声低，过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转。因而效率高，故障少，寿命长，体积小，重量轻，经久耐用，性能稳定。全部使用润滑脂润滑，不易漏油。安装简易，易于维护检修，适用性强，安全，可靠性大。
二，使用范围：本产品广泛用于粮油食品、包装、石油化工、制药、轻工、纺织印染、陶瓷、塑料、印刷、冶金、矿山、起重、建筑、卫生、环保、电力、烟机、化工化纤等行业和各种需调速要求的生产自动化生产线。
三，技术参数：
功 率：0.04KW～3KW
转 矩：25N.m～250N.m
传动比：
一级减速时传动比为1/9--1/87。两级减速时传动比为1/121--1/1849
单 级：9、11、17、23、29、35、43、59、71
双 级：121、187、289、385、473、595、731、989、1225、1849
四，摆线针轮减速机型号
单级机型：WB65 WB100 WB120 WB150 X2 X3 X4 X5 X6 X7 X8
单级减速比：9、11、17、23、25、29、35、43、59、71、87
双级机型：WB1065 WB1285 WB1510
双级减速比：121 187 289 391 473 595 471 989 1225 1849
摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。
摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。 当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
诺广厂家生产各类减速机及齿轮配件加工，关注网站了解最新资讯：http://www.ng021.com/html/product/15.html和http://www.nuoguangsh.com两个网站。产品咨询来电：021-63731858或添加微信：nuoguangsh
